MSP38-100S4

MSP38-100S477X2000H290

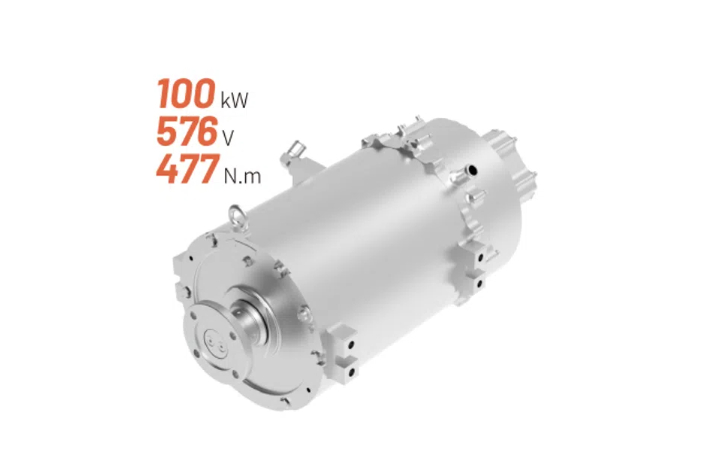

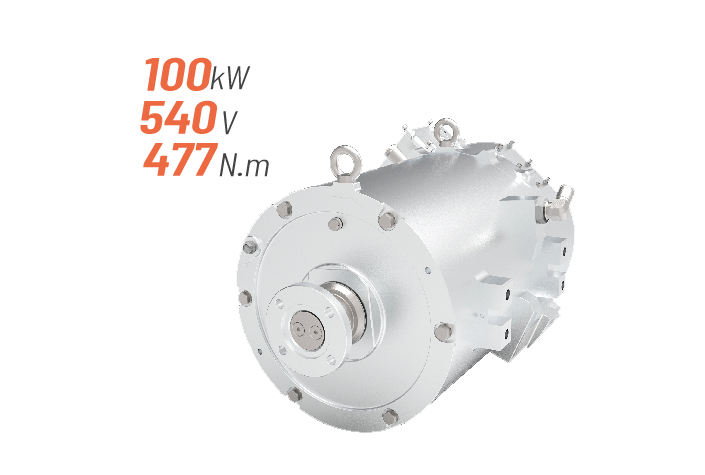

MSP38-100S477X2000H290是以一体化动力总成为设计理念,整合电控、电机核心模块,推出的电机电控一体化动力总成。新动力总成产品采用当前先进的矢量控制算法和CAN总线通信技术,可应用于环卫车、工程机械上装电机驱动及控制系统,具有较高的可靠性、稳定性和安全性。

产品细节

规格 700×450×400mm
材质 铸铝合金
工作电压 高压:420~730VDC,低压9~32V
工作温度 -40~+85℃

产品详情

MSP38-100S477X2000H290是以一体化动力总成为设计理念,整合电控、电机核心模块,推出的电机电控一体化动力总成。新动力总成产品采用当前先进的矢量控制算法和CAN总线通信技术,能满足环卫车、工程机械上装系统高效率组装、高效率调试的需求,可应用于环卫车、工程机械上装电机驱动及控制系统,具有较高的可靠性、稳定性和安全性。

产品特性

一体化设计理念,集成电机控制器和电机,主机厂总装调试效率高

轻量化高功率密度设计,动力总成总质量小于分体机15%

高系统效率,系统效率85%以上占整个工作区大于85%

抗电磁干扰、抗震动性强

完善的保护机制

较宽的力矩和速度控制范围,具有转矩控制模式,转速控制模式,以及制动发电再生功能

转速控制和扭矩控制模式,控制精度3%以内

高可靠性的汽车级IGBT功率模块

集成保护功能的IGBT门极驱动

安全可靠的故障检测和处理措施

依据ISO26262功能安全要求的架构设计

CAN 2.0 通讯接口

具有传感器以及电控制器在线故障诊断功能

通过CAN总线上位机可以实时观测及修改控制器各项数据参数,便于调试

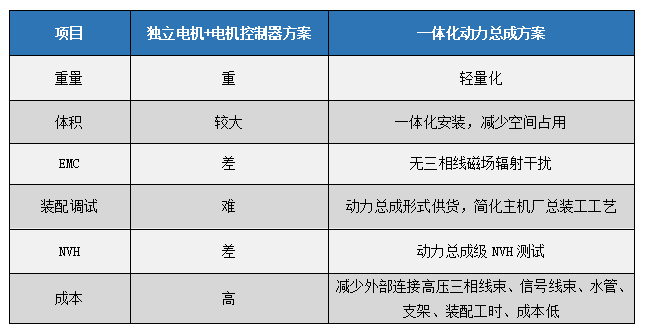

产品优势

MSP38-100S477X2000H290电机电控动力总成产品,体积小、效率高、免维护、电磁兼容性强、方便调试,提高了系统的可靠性,实现了环卫车辆上装(风机,水泵,油泵)驱动系统的高度集成。

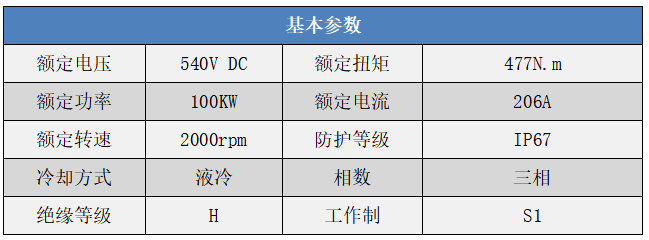

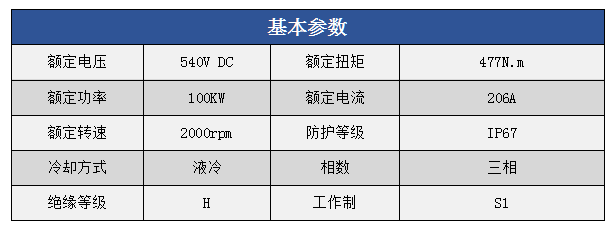

产品参数:
