SPD-070-Fx

★5路CAN总线,1路RS232串口通信
★1路USB2.0 OTG,1路以太网

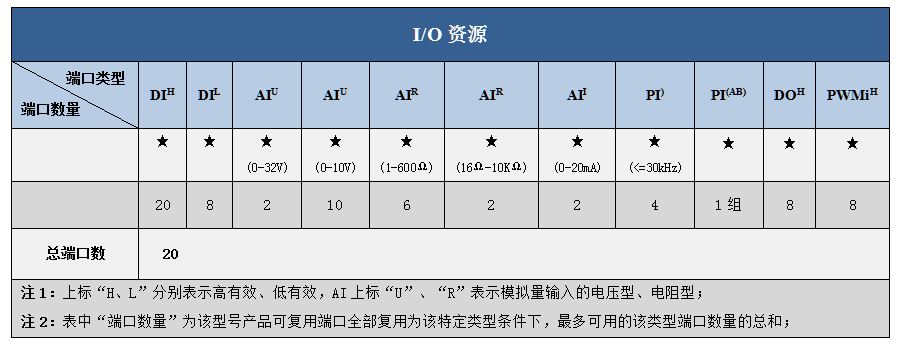

★4路AHD/TVI/CVI/CVBS视频,20路IO资源

产品细节

规格 225×146×66mm
材质 铝合金+塑料外壳
工作电压 8~32V
工作温度 -20~+70℃

产品详情

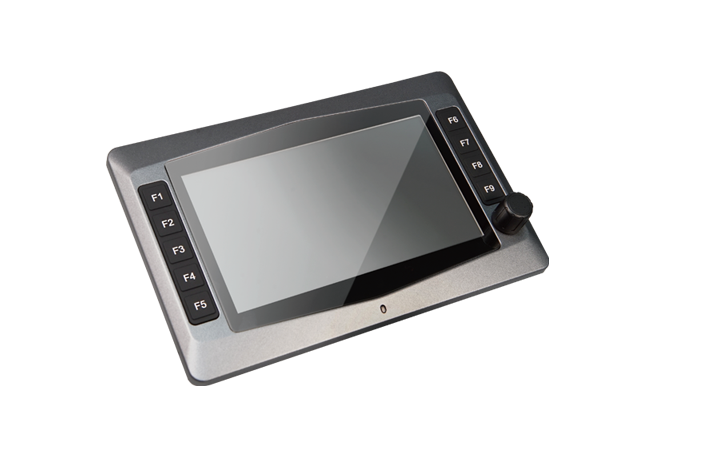

SPD-070-Fx系列电容式触摸显示屏,有9个按键和1个旋钮(带按键),屏幕分辨率1024*600,对比度700(典型值),亮度600cd/m2,支持Codesys3.5编程。具有5路CAN总线,1路RS232串口通信,1路USB2.0 OTG,1路以太网(专用于程序调试与下载),4路AHD/TVI/CVI/CVBS视频,20路IO资源,集成语音报警功能,并支持蓝牙通讯,可通过手机APP进行无线升级。该产品具有高防护等级、端口资源丰富等优点,能够在宽温、高湿度、强振动、强冲击等恶劣环境中运行,广泛应用于工程机械、环卫装备、移动设备、重型设备等不同领域。

产品特性

1024*600分辨率,对比度700,亮度≥600cd/m2

5路CAN,支持Codesys3.5编程

旋钮定位数18个

1路标准的RS232通信口,波特率可配置

1路USB2.0 OTG(下载调试与软件更新)

1路以太网(下载调试)

支持高清视频输入,4路AHD/TVI/CVI/CVBS视频

所有输入端口支持误接电源、地

所有输出端口带短路、过热保护

防护等级: IP65

支持嵌入式安装和万向节固定安装两种方式


产品优势

输入电源支持宽压输入, 输入范围:8~32V,可适用于12V及24V的专用车;

满足IEC61000-4-2、IEC61000-4-4、IEC61000-4-5标准和ISO7637.2 标准;


产品集成度高,资源丰富



所有端口具备诊断及保护功能

-所有端口支持误接电源、地,输出端口具备短路、过热保护

-所有数字量输出端口带短路反馈、短路和过热保护

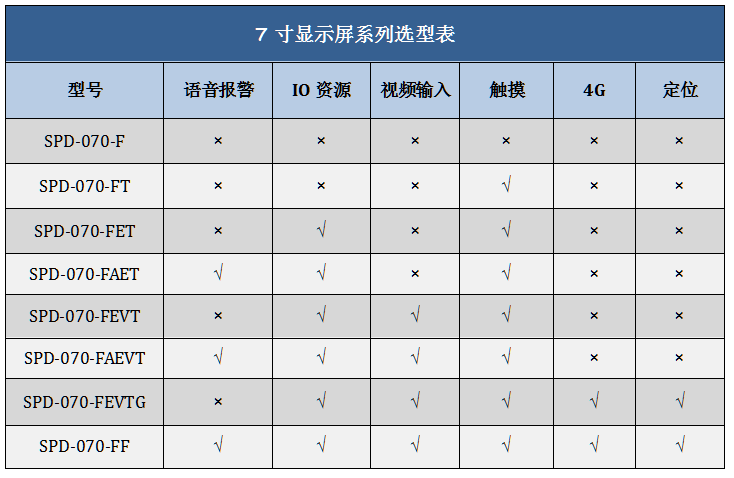

7寸显示屏系列选型表
