操作控制器时，你是否对GND和GNDA接口感到困惑？同为“地”为何要分开设计？接错有什么后果？今天就给大家讲透二者区别，帮你避开接地误区!

基本定义与功能差异

为何要区分？核心原因

一、噪声隔离，防止数字噪声污染模拟信号
● 电源地 (GND) 因承载大电流，地线上会产生压降，导致参考电位波动；
● 数字电路工作时产生高频开关噪声（di/dt、dv/dt），导致参考电位波动；
● 模拟电路（尤其传感器、前置放大器）处理微伏级信号，对噪声极度敏感，需要精确稳定的参考电位；
若共用同一地线，数字噪声会通过地线耦合到模拟电路，则会导致：
● ADC 精度下降（测量误差）
● 信号信噪比恶化
● 微弱信号完全被噪声淹没

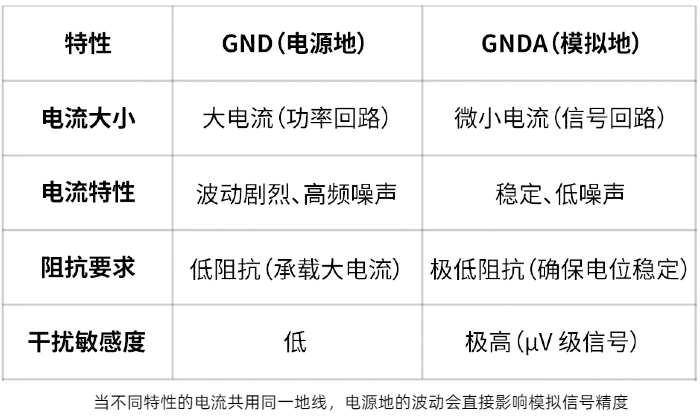

二、电流特性不兼容，防止影响模拟信号精度

实际应用场景和影响

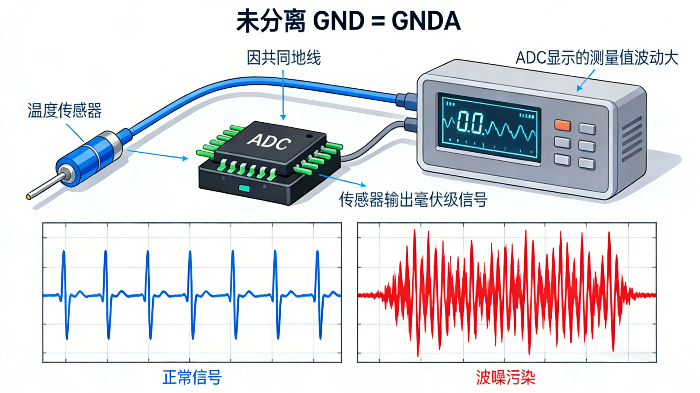

传感器测量系统：如温度、压力传感器→ADC→控器 若 GND 与 GNDA 未分离，传感器毫伏级信号可能被数字电路噪声完全覆盖；
音频 / 视频处理：音频电路信噪比 (SNR) 直接受接地设计影响，轻微噪声都会被人耳感知；

正确连接方式

分离但单点连接
       既然必须区分，如何正确连接？硕博控制器接插件上的电源地GND和模拟地GNDA都有独立的引脚，按引脚定义将电源地接GND，将传感器的模拟地接GNDA即可。
       GND 与 GNDA 区分是电路设计的基本原则，不是 "过度设计"，而是确保系统性能的必要措施。在混合信号系统中，良好的接地设计是产品从 ' 能用 ' 到' 好用 ' 再到 ' 精确可靠 ' 的分水岭"。
