泡沫消防车电控系统

硕博电子泡沫消防车电控系统以7寸显示屏SPD-070-Bx、IO模块SPC-SDIO-S1212、硅胶面板SPM-KEYP-A12为核心,通过CAN总线进行互联通讯,辅以整车线束作为发动机与泡沫电气系统之间的物理连接。

方案详情

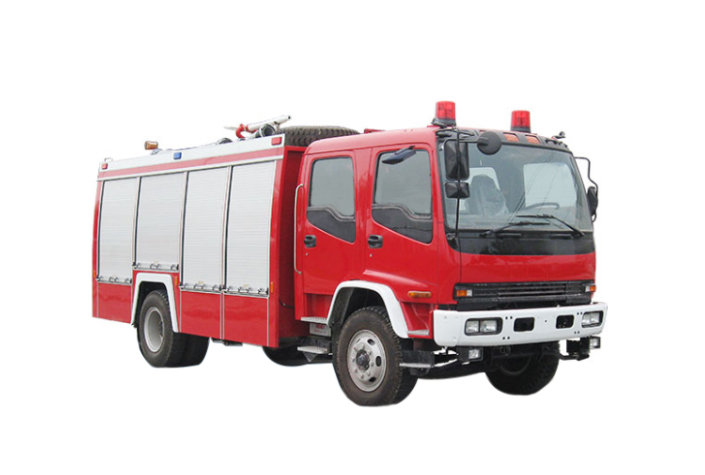

泡沫消防车主要装备消防水泵、水罐、泡沫混合系统、泡沫枪、炮及其他消防器材,不仅可以进行独立的火灾扑救等作业,特别是适用于扑救石油等油类火灾现场,还可以用于向火场提供消防用水、泡沫混合液等,是石油化工企业、输油码头、机场以及城市专业消防必备的装备。

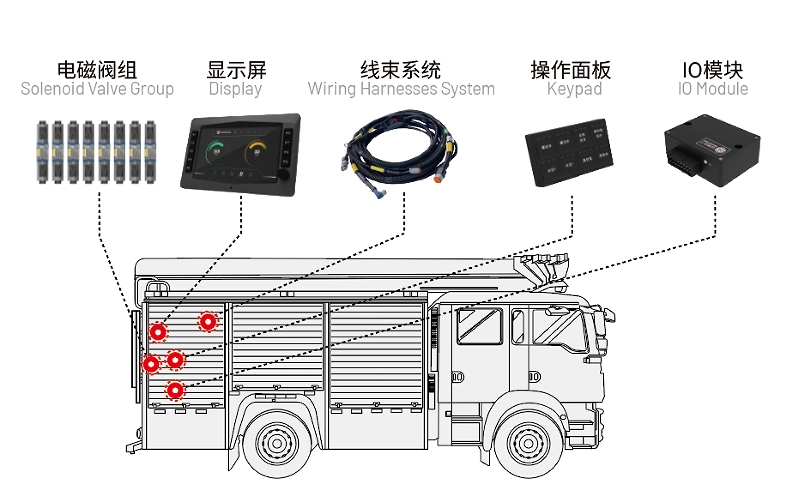

硕博电子泡沫消防车电控系统以7寸显示屏SPD-070-Bx、IO模块SPC-SDIO-S1212、硅胶面板SPM-KEYP-A12为核心,通过CAN总线进行互联通讯,辅以整车线束作为发动机与泡沫车电气系统之间的物理连接。7寸屏具有触摸操作,视频监控,GPS定位,4G通讯等扩展功能。IO模块、硅胶面板的防护等级均达到IP67,可在8-32VDC宽压下工作,满足-40~+85℃全温度范围,整套系统结构紧凑,可扩展型强,可以满足同类型各种泡沫车的需求。

系统功能

泡沫消防车由驾驶室、水泵动力传动机构、水泵系统、泡沫系统、自保系统 、电气控制系统组成,其中电气控制系统用于提高整车消防系统的自动化程度,并采用气-机-电一体化操纵系统。



硕博电子泡沫消防车电控系统以7寸显示屏作为整车控制中心,装配在车辆尾部操作台处,可显示发动机的转速、水温、机油压力、电瓶电压,水罐容量、A类泡沫罐容量 、B类泡沫罐容量、水泵入口压力、水泵出口压力、水泵运行时间显示,可控制罐排水、放余水、取力器冷却水电磁阀;可通过CAN通讯控制泡沫比例混合器的阀门开度,完成智能自动混合系统。

该电控系统为典型的总线型分布式应用,系统中的IO模块SPC-SDIO-S1212、硅胶面板SPM-KEYP-A12用于控制罐出水、炮出水、水压+、水压-、罐注水、外注水、泵真空、照明、A罐出液、A类外吸、A清洗阀、B类外吸等电磁阀。
