SPL0601

SPL0601

★3路CAN总线,4路RS232,1路RS485,1路以太网

★66路IO资源,其中38路输入,30路输出

2组AB正交脉冲采集或4路脉冲采集

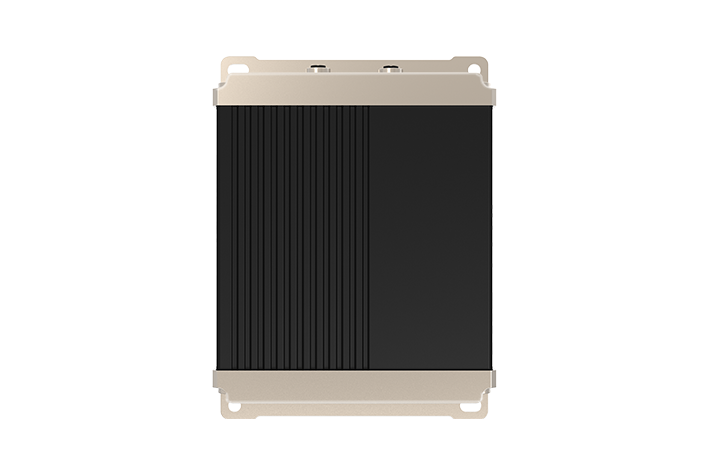

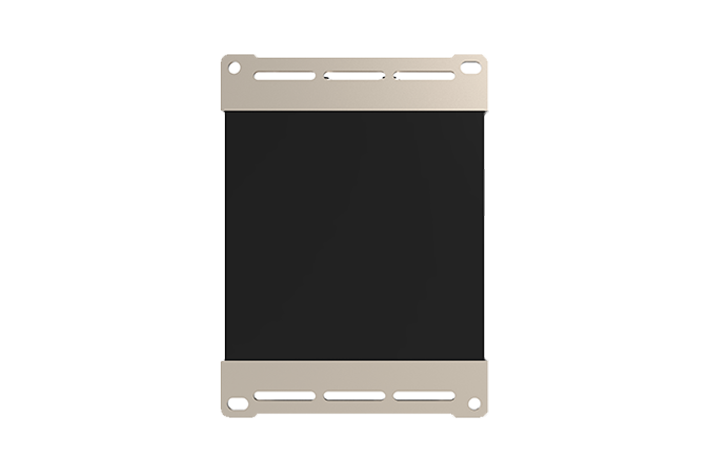

产品细节

规格 206×151×51 mm
材质 铸铝合金屏蔽外壳
工作电压 8~32V
工作温度 -40~+85℃

产品详情

SPL0601控制器是硕博电子自主开发的一款基于CoDeSys3.5编程的移动控制器。该产品具备3路CAN总线,4路RS232,1路RS485,1路以太网,66路IO资源,其中38路输入,30路输出,端口高度复用,输出端口可直接驱动电磁阀,具备20路PWM及2路H桥功能。通讯资源丰富,高防护等级,是该产品的主要特点。

产品特性

支持CoDeSys3.5编程

38路输入,端口复用率高

2组AB正交脉冲采集或4路脉冲采集

3路CAN,支持CANOpen/SAEJ1939/自定义

4路标准的RS232通信口,波特率可配置

1路RS485,1路以太网,支持100Mbit/s以太网通讯

3路可调电压输出,软件可配置输出电压范围(0...11V),最大10mA

1路可调电压电源输出,软件可配置输出电压范围(0...5V)或0...10V,最大电流不超过250mA

20路PWM高边输出/数字量高边输出,可构成2个H桥,10路DO高边输出
1个蓝色状态指示灯

防护等级: IP67

产品优势


遵守IEC-61131-3标准,支持CoDeSys3.5编程


产品体积小、集成度高




带D+功能,支持启动、熄火检测


所有端口具备诊断及保护功能

-所有端口支持误接电源、地,输出端口具备短路、过热保护

-所有输出端口具备开路检测功能,便于故障诊断
